คำอธิบาย

พารามิเตอร์ทางเทคนิค

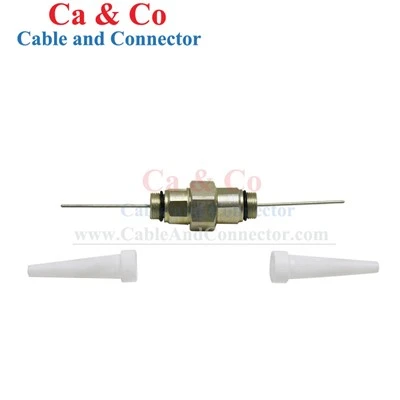

KS ตัวเมียถึง KS ตัวเมียเป็นการเชื่อมต่อแบบปลายคู่-ที่เหมาะกับอินเทอร์เฟซ KS ตัวเมียทั้งสองด้าน ใช้เพื่อเชื่อมต่อส่วนประกอบตัวผู้ KS ที่เข้ากันได้ในกระบวนการท่อและชุดประกอบอุปกรณ์ ขนาด วัสดุ และการกำหนดค่าที่แตกต่างกันสามารถจัดหาได้ตามความต้องการของระบบ

ข้อมูลจำเพาะของผลิตภัณฑ์

พารามิเตอร์	ข้อมูลจำเพาะ
ประเภทสินค้า	KS ตัวเมียถึงตัวเชื่อมต่อ KS ตัวเมีย
แบบอย่าง	CAC-KSF-KSF
การกำหนดค่าตัวเชื่อมต่อ	KS หญิง × KS เพศหญิง
ประเภทตัวเชื่อมต่อ	ขั้วต่อ UNEF 5/8
ช่วงความถี่	ดีซี–1000 เมกะเฮิรตซ์
แรงดันใช้งาน	สูงสุด 335 โวลต์
ทนต่อแรงดันไฟฟ้า	170 โวลต์อาร์เอ็มเอส
ความต้านทานของฉนวน	มากกว่าหรือเท่ากับ 1,000 MΩ
ความทนทานในการผสมพันธุ์	มากกว่าหรือเท่ากับ 500 รอบ
อุณหภูมิในการทำงาน	-35 องศาถึง +60 องศา
มาตรฐานที่ใช้บังคับ	IEC 60169-24
วัสดุ	อลูมิเนียม+ปอม

การก่อสร้างผลิตภัณฑ์

อินเทอร์เฟซ KS หญิง:ปลายทั้งสองใช้อินเทอร์เฟซ KS ตัวเมีย สร้างจุดเชื่อมต่อสำหรับขั้วต่อ KS ตัวผู้ที่ใช้งานร่วมกันได้สองตัว

ตัวเชื่อมต่อ:ตัวเครื่องอะลูมิเนียมสร้างตัวเครื่องกลไกหลักและรองรับชุดเชื่อมต่อระหว่างการผสมพันธุ์และการใช้งาน

ติดต่อศูนย์:หน้าสัมผัสตรงกลางเป็นเส้นทางนำไฟฟ้าระหว่างอินเทอร์เฟซ KS ที่เชื่อมต่ออยู่ 2 ตัว โดยมีความต้านทานที่ระบุน้อยกว่าหรือเท่ากับ 10 mΩ

ส่วนประกอบฉนวน:ส่วนประกอบฉนวน POM จะแยกชิ้นส่วนที่เป็นสื่อกระแสไฟฟ้าและรองรับประสิทธิภาพฉนวนที่ต้องการของขั้วต่อ

ความเข้ากันได้และการใช้งาน

บูรณาการเครือข่าย:ปรับใช้ในเครือข่ายการกระจายบรอดแบนด์ CATV สถาปัตยกรรมไฟเบอร์-โคแอกเซียล (HFC) แบบไฮบริด และสายส่งสัญญาณ RF

การจับคู่ฮาร์ดแวร์:เชื่อมต่อโดยตรงกับสายหลักโคแอกเซียลและสายกระจายแบบฮาร์ดไลน์มาตรฐานที่เข้าปลายด้วยขั้วต่อ KS ตัวผู้

ความต่อเนื่องของการป้องกัน RF:รักษาการสัมผัสด้านนอกของโลหะอย่างต่อเนื่องตลอดทั้งตัวเรือนประกบเพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้า (EMI) และการรั่วไหลของสัญญาณที่จุดเชื่อมต่อ

สภาพแวดล้อมการปรับใช้:ติดตั้งทั้งในส่วนส่วนหัวในร่มและตำแหน่งโรงงานกลางแจ้ง รวมถึงส่วนติดตั้งเสาอากาศและฐานใต้ดิน

ประสิทธิภาพทางไฟฟ้าและ RF

ความต่อเนื่องของความต้านทาน:ออกแบบมาเพื่อรักษาคุณลักษณะอิมพีแดนซ์ของระบบข้ามจุดเชื่อมต่อภายในช่วง DC-1000MHz

ทนต่อแรงดันไฟฟ้า:จัดการระดับแรงดันไฟฟ้าการส่ง RF มาตรฐานสูงถึง 335V โดยไม่มีการแยกอิเล็กทริก

ความเสถียรของการติดต่อ:ความต้านทานการแทรกต่ำจำกัดการสูญเสียสัญญาณและการสร้างความร้อนที่อินเทอร์เฟซการผสมพันธุ์

ความสมบูรณ์ของฉนวน:ความต้านทานไฟฟ้าสูงช่วยป้องกันการรั่วไหลของกระแสระหว่างตัวนำกลางและแผงป้องกันด้านนอก

การเชื่อมต่อและการติดตั้ง

KS ตัวเมีย × KS ตัวเมีย:อะแดปเตอร์แบบตรงที่มีอินเทอร์เฟซตัวเมียที่ปลายทั้งสองข้างสำหรับเชื่อมต่อขั้วต่อ KS ตัวผู้สองตัว

5/8 UNEF อินเทอร์เฟซ:ใช้เธรด UNEF 5/8 ตรวจสอบอินเทอร์เฟซและขนาดของ KS กับข้อกำหนดของผลิตภัณฑ์ก่อนสั่งซื้อ

การติดตั้ง:จัดแนวเกลียวด้วยตนเองและขันให้แน่นด้วยประแจมาตรฐาน รักษาหมุดตรงกลางและพื้นผิวคู่ให้สะอาดเพื่อป้องกันการพันเกลียว-

การใช้งานกลางแจ้ง:ปิดผนึกจุดเชื่อมต่อจากความชื้นและรองรับสายโคแอกเซียลฮาร์ดไลน์ที่เชื่อมต่ออยู่เพื่อลดการโค้งงอและความเครียดเชิงกล

คำถามที่พบบ่อย

ถาม: ระยะเวลารอคอยโดยทั่วไปสำหรับการสั่งซื้อจำนวนมากแบบมาตรฐานของตัวเชื่อมต่อประกบ KS เหล่านี้คือเท่าไร

ตอบ: ตารางการผลิตขึ้นอยู่กับปริมาณการบรรทุกของโรงงานและปริมาณการสั่งซื้อ โดยตามปกติแล้วการดำเนินการผลิตมาตรฐานจะดำเนินการภายในสองถึงสี่สัปดาห์

ถาม: มีรายงานการทดสอบแบทช์หรือใบรับรองวัสดุให้ก่อนการจัดส่งหรือไม่

ตอบ: สามารถขอบันทึกการตรวจสอบโรงงานที่ครอบคลุมการตรวจสอบขนาดและพารามิเตอร์การปฏิบัติตาม IEC 60169-24 ได้ในระหว่างการยืนยันคำสั่งซื้อ

ถาม: วิธีการบรรจุภัณฑ์ส่งออกมาตรฐานที่ใช้เพื่อป้องกันความเสียหายของด้ายระหว่างการขนส่งมีอะไรบ้าง

ตอบ: ขั้วต่อได้รับการป้องกันแยกกันและบรรจุในกล่อง-กันความชื้นเพื่อป้องกันเกลียว 5/8 UNEF และหมุดสัมผัสภายในระหว่างการขนส่งทางไกล-

ถาม: ปริมาณการสั่งซื้อขั้นต่ำมาตรฐาน (MOQ) สำหรับการซื้อโดยตรงจากโรงงาน-คือเท่าไร

ตอบ: ข้อกำหนดขั้นต่ำจะแตกต่างกันไปขึ้นอยู่กับว่าสินค้าถูกดึงออกจากสต็อกปัจจุบันหรือกำหนดไว้สำหรับชุดการผลิตเฉพาะ

ถาม: เงื่อนไขการชำระเงินระหว่างประเทศใดบ้างที่ยอมรับสำหรับ-ธุรกรรมทางธุรกิจครั้งแรก

ตอบ: โดยทั่วไปแล้วการชำระหนี้เชิงพาณิชย์ตามมาตรฐานจะได้รับการจัดการผ่านการโอนเงินทางโทรเลข (T/T) หรือเงื่อนไขเล็ตเตอร์ออฟเครดิตที่ตกลงไว้ในสัญญาการขาย

ถาม: มีตัวอย่างทางกายภาพก่อน-การผลิตสำหรับการทดสอบความเข้ากันได้กับสายเคเบิลที่มีอยู่หรือไม่

ตอบ: สามารถขอหน่วยประเมินตัวอย่างเพื่อตรวจสอบทางเทคนิคได้ โดยมีการจัดการค่าขนส่งและเงื่อนไขตัวอย่างตามการสอบถามแต่ละครั้ง
